硫化锌窗口片（矩形）
硫化锌矩形窗口片是一种由硫化锌（ZnS）材料制成的光学元件，通常用作电子传感器或外在环境的检测器的保护窗。它具有矩形的形状，通常用于分隔仪器的内部与外部，保护内部的器件。
硫化锌矩形窗口片的特点包括低吸收度、低散射度以及坚硬并耐冲击。它可以在可见光和红外方面具有高透射率，使它成为具有可见光和中波或长波红外传感器的系统的理想选择。相较于硒化锌，它更为坚硬并具有更高的透射率。
硫化锌是一种无水的多光谱等级硫化锌制作而成，在宽透射范围（0.4 - 12μm）下，具有低吸收度和散射度。它在可见光和红外方面的透射率，使到硫化锌矩形窗口片成为具有可见光和中波或长波红外传感器的系统的理想选择。
硫化锌矩形窗口片是一种光学元件，通常用作电子传感器或外在环境的检测器的保护窗。它具有高透光性、高稳定性以及高抗激光损伤阈值等特点，因此在光学系统中具有广泛的应用价值。在制造时，通常采用压片成型的方法，将硫化锌粉末压制成片状。由于硫化锌是一种微晶材料，控制晶粒尺寸可以产生最大强度。这种材料在结构上是微晶的，经过特殊处理可以增强其强度。
在光学方面具有高透光性，可以透过波长范围为2-16μm的光线。它还可以用作红外光学材料，如ZnS硫化锌窗口片(8至14μm)，作为热成像系统（特别是那些遭受恶劣环境）的坚韧的前光学器件。此外还具有高抗激光损伤阈值，可以承受高功率激光的照射。它还可以用作高精度和高稳定性的光学系统，例如在激光雷达和光学通信等领域。
| 物理特性Physical Properties | CVD 硫化锌 | 多光谱 CVD 硫化锌 |
| 密度Density[g/cm3] | 4.09 | 4.09 |
| 电阻率Resistivity[Ω.cm] | ～1012 | ～101.3 |
| 熔点Melting Point [℃] | 1827 | |
| 化学纯度Chemical purity[%] | 99.9996 | 99.9996 |
| 热膨胀系数Thermal Expansion [1/K] | 6.6*10-6@273k 7.3*10-6@373k | 6.3*10-6@273k 7.0*10-6@373k |
| 热导率ThermalConductivity [J/k.m.s] | 16.7@298k | 27.2@298k |
| 比热容Specific Heat Capacity [J/g.K] | 0.469@298k | 0.515@298k |
| 努氏硬度Knoop Hardness [kg/mm2] | 200-235 | 160 |
| 抗弯曲强度Bending strength [Mpa] | 103 | |
| 杨氏模量Young's Modulus [GPa] | 74.5 | 74.5 |
| 泊松系数Poisson's coefficient | 0.29 | 0.29 |

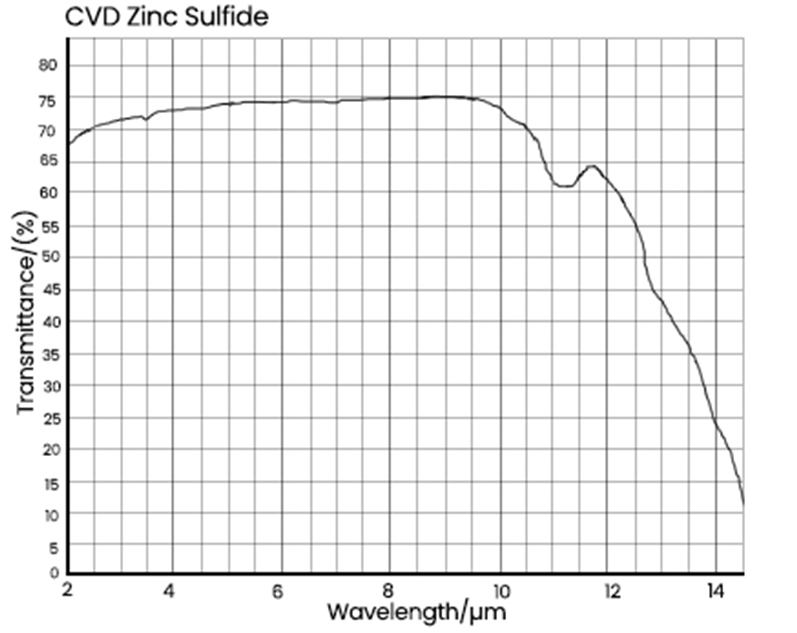

| 光学特性Optical Properties | CVD 硫化锌 | 多光谱 CVD 硫化锌 |
| 透过范围Transmission Range | 1-14μm | 0.37-14μm |
折射率不均匀性Refractive index inhomogeneity[△n/n] | <7.3*10-4@10.6μm | <0.2*10-4@632.8nm |
| 吸收系数Absorption coefficient [1/cm] | 0.2@10.6μm | 0.2@10.6μm |
热光系数Thermal light coefficient[1/k,298-358k] | 4.6*10-5@1150nm 4.3*10-5@3390nm 4.1*10-5@10.6μm | 5.43*10-5@632.8nm 4.21*10-5@1150nm 3.87*10-5@3390nm |
| CVD 硫化锌 | |||
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 620 | 2.355 | 9800 | 2.203 |
| 1000 | 2.292 | 10600 | 2.192 |
| 3800 | 2.253 | 11400 | 2.18 |
| 5000 | 2.246 | 12200 | 2.167 |
| 7000 | 2.232 | 13800 | 2.132 |
| 9000 | 2.212 | 14200 | 2.126 |
| 多光谱 CVD 硫化锌 | |||
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 400 | 2.545 | 8000 | 2.223 |
| 1010 | 2.292 | 9000 | 2.213 |
| 2060 | 2.264 | 10000 | 2.201 |
| 3500 | 2.255 | 11250 | 2.183 |
| 4500 | 2.25 | 12000 | 2.171 |
| 5000 | 2.247 | 13000 | 2.153 |
| 用途 | 相关行业 |
| 医疗设备 | 医学影像、光学检测等 |
| 电子设备 | 显示屏、光电探测器等 |
| 军事应用 | 导弹制导、红外雷达等 |
| 定制规格 | |
| 尺寸范围 | 2-300mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 平行度 | <3'-30” |
| 通光口径 | >90% |
| 镀膜 | 可定制 |
硫化锌窗口片的应用
1、热成像系统：硫化锌窗口片可作为热成像系统的坚韧前光学器件，特别是在恶劣环境下工作的系统。硫化锌窗口片在8至14μm的热波段范围内具有高透光性，使其成为红外窗口和热成像系统的理想选择。
2、激光器件：硫化锌窗口片还可用于高功率激光器件。在这些应用中，需要严格控制材料的体吸收和内部结构缺陷，并采用极小破坏程度的抛光技术和极高光学质量的镀膜工艺。
3、可见光相机和中波/长波探测器：硫化锌窗口片适用于涉及可见光相机、中波和长波探测器的系统。它还可用于指定目标的激光测距仪的系统以及特定传感器应用的外部窗口。
硫化锌的化学式
ZnS
硫化锌是沉淀吗
沉淀。硫化锌是白色至灰白或浅黄色粉末，见光色变深。在干燥空气中稳定，久置湿空气中或含有水分时，渐氧化为硫酸锌。溶于稀无机酸，可溶于碱，不溶于水。
硫化锌溶度积常数
溶度积常数为6.3×10⁻¹⁸。溶度积常数，简称溶度积，它反映了难溶电解质在水中的溶解能力。溶度积常数大，溶解度也大。
硫化锌的光学特性
是一种折射率均匀性和一致性好的光学材料，在8μm-12μm波段具有很好的图像传输性能，在中红外波段也有较高的透过率。但随着波长变短，吸收和散射会增强。
硫化锌的物理性质
白色或微黄色粉末，不溶于水，易溶于酸，密度为3.98g/cm³，熔点为1700℃。
硫化锌的颜色
白色至灰白或浅黄色粉末
