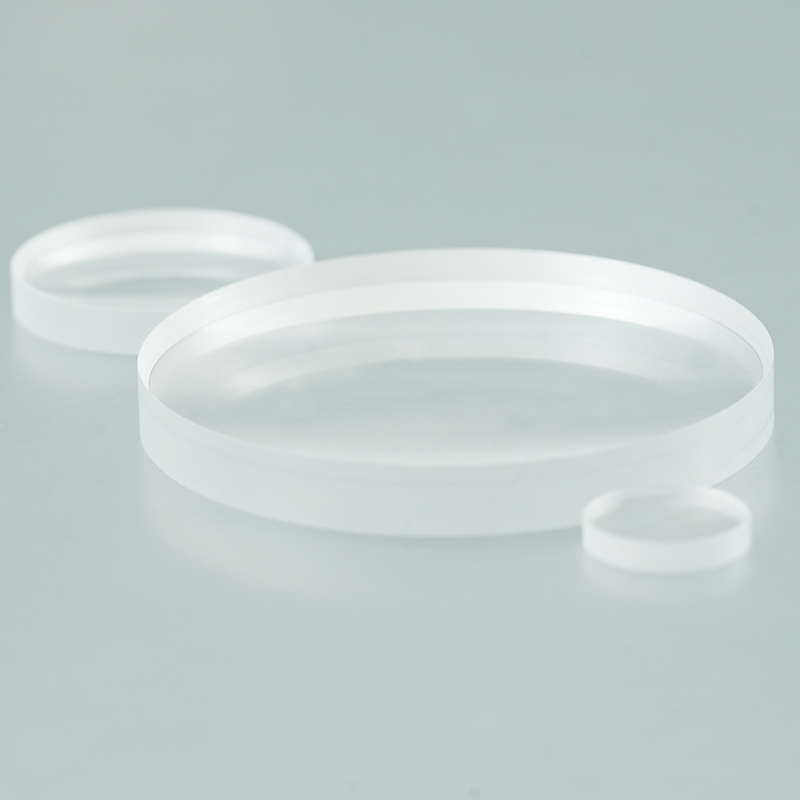

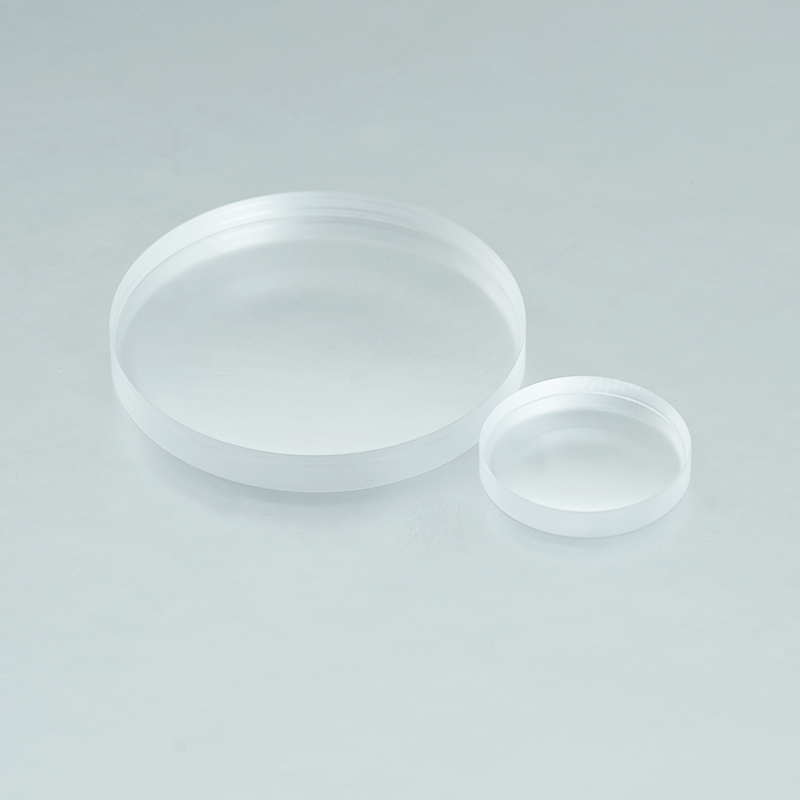

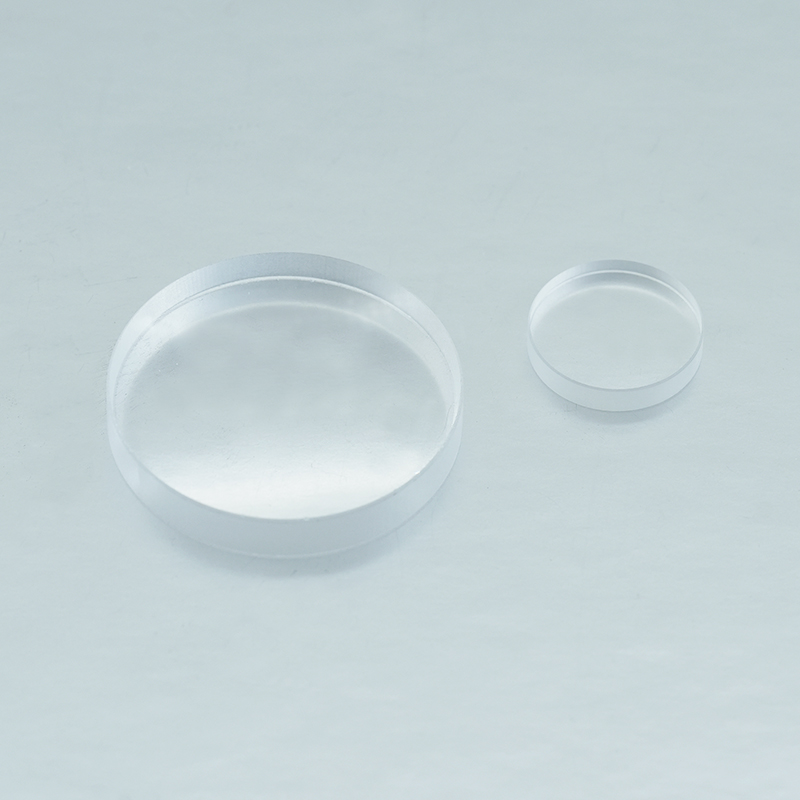

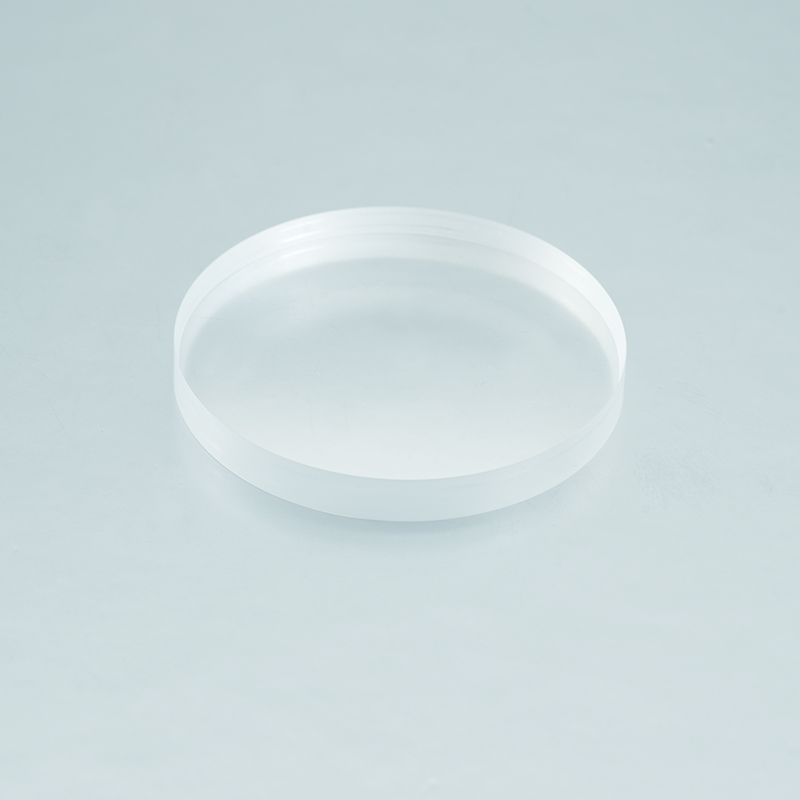

氟化钙平凹透镜
氟化钙平凹透镜是一种光学透镜，具有平凹形状。它的一面是平面，另一面是凹面，通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。
其通常采用氟化钙材质制成，这种材质具有较宽的透过光谱范围、较高的损伤阈值、低荧光性、高均匀性等特点。此外还具有负焦距，可以用于光束准直和扩大光学系统焦距。
氟化钙平凹透镜的应用领域包括光学系统中的光学元件、激光系统中的光学元件、红外光学中的热成像元件以及高能探测器中的敏感元件等。它具有高硬度、高抗机械冲击和热冲击能力，以及在紫外、可见和红外领域具有良好的透过率。在制造过程中需要进行精密的加工和抛光，以确保其形状和光洁度。此外，它还可以进行镀膜处理，以提高其透光性和抗反射性能。
氟化钙平凹透镜是一种以氟化钙为基底材质的平凹透镜。它具有较宽的透过光谱范围（180nm-8.0μm）、较高的损伤阈值、低荧光性、高均匀性等特点。物理特性较软，表面容易划伤，常应用于激光器的准直，被作为多种光学元件的基底。平凹透镜能将光线发散出去，焦距为负，其中一面为平面，另一面为凹面，常用于光束扩展、投影及扩大光学系统焦距。
| 材料数据表Material Data | |
| 光学特性Optical Properties | |

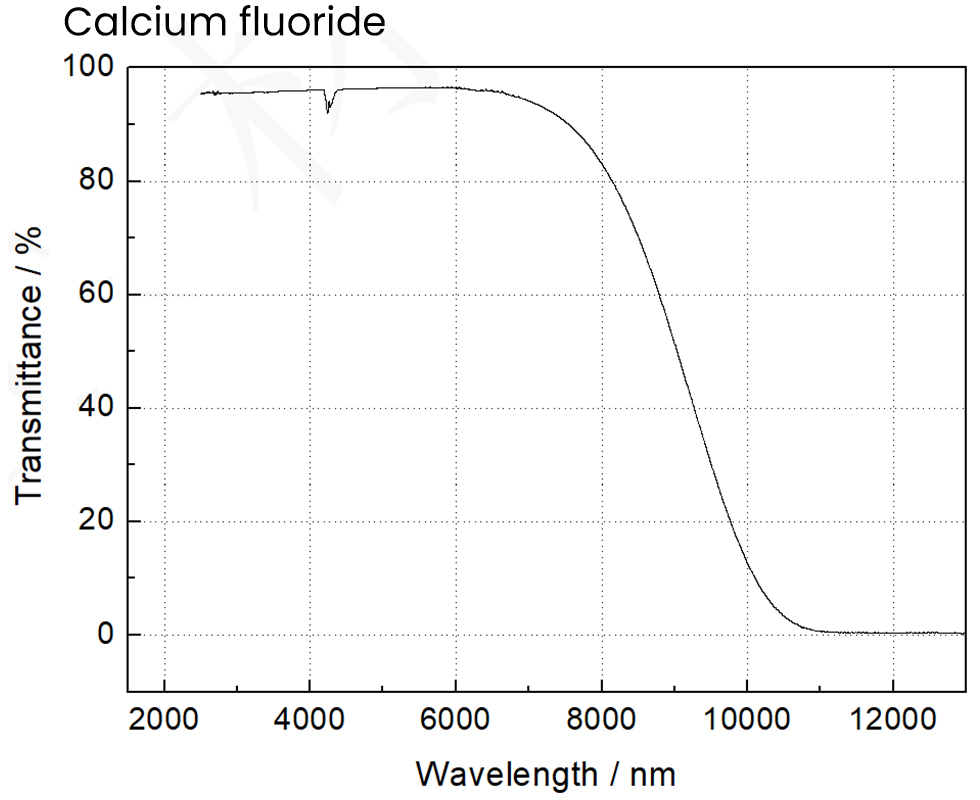

| 透过范围Transmission Range | 0.13-10μm |

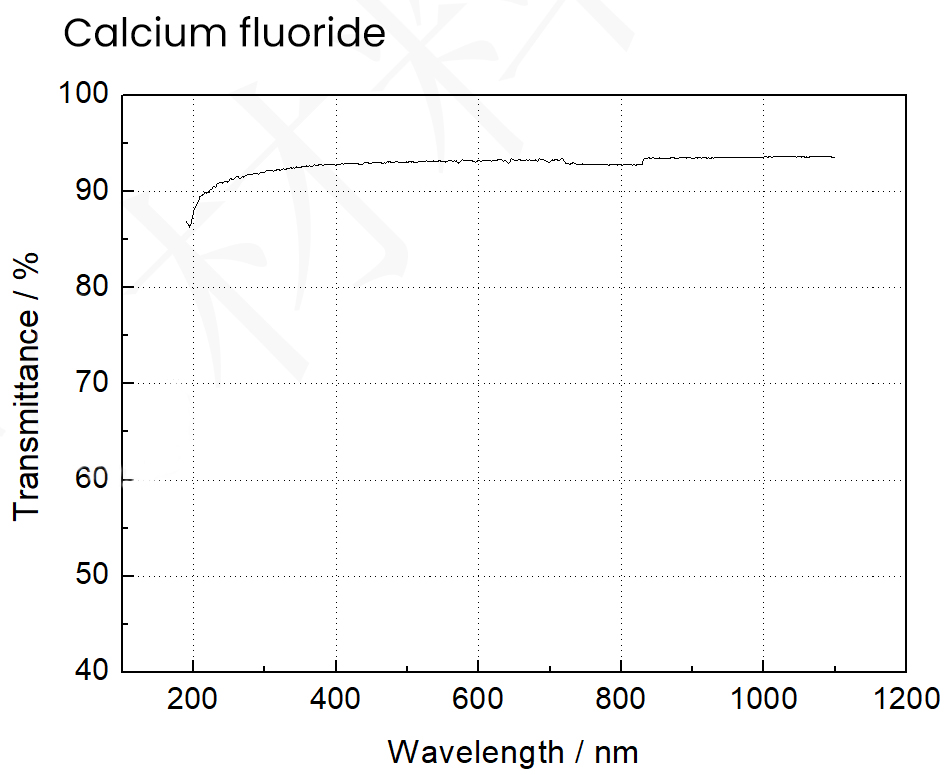

| 透过率Transmittance | >94%@193nm-7.87μm |
| 折射率Refractive Index | 1.4288@2.5μm 1.39908@5μm |
| 反射损耗Reflection Loss | 5.4%@5μm(both surfaces) |
| 吸收系数Absorption Coefficienet | 7.8×10-4@2.7μm |
| 结构Structure | Cubic Crystal System |
| 解离面Cleavage Planes | <111> |
| 物理特性Physical Properties | |
| 密度Density[g/cm3] | 3.18 |
| 熔点Melting Point [℃] | 1420 |
| 热导率ThermalConductivity [W/(m×K)] | 9.71 @ 293K |
| 热膨胀系数Thermal Expansion [10-6/K] | 18.5 @ 273K |
| 努氏硬度Knoop Hardness [kg/mm2] | 158.3 |
| 比热容Specific Heat Capacity [J/(kg×K)] | 854 |
| 介电常数Dielectric Constant | 6.76 @ 1 MHz |
| 杨氏模量Young's Modulus (E) [GPa] | 75.8 |
| 剪切模量Shear Modulus(G) [GPa] | 33.77 |
| 体积模量Bulk modulus(K) [GPa] | 82.71 |
| 泊松系数Poisson Coefficient | 0.26 |
| 化学特性Chemical Properties | |
| 溶解度Solubility / g/L | 0.016g @ 20℃ |
| 分子量Molecular Weight / g/mol | 78.0748 |
| 用途 | 相关行业 |
| 激光器准直 | 激光器制造、激光加工等 |
| 光束扩展、投影 | 光学仪器制造、光学系统设计等 |
| 扩大光学系统焦距 | 望远镜、显微镜等光学仪器制造 |
| 紫外线到中波红外光谱应用 | 红外和紫外光学系统设计、制造、检测等 |
| 准分子激光器结合使用 | 准分子激光器制造、激光雷达等 |
| 集成至红外系统 | 红外系统设计、制造、检测等 |
| 定制规格 | |
| 直径范围 | 2-300mm |
| 焦距 | 15-5000mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 通光口径 | >90% |
| 镀膜 | 可定制 |

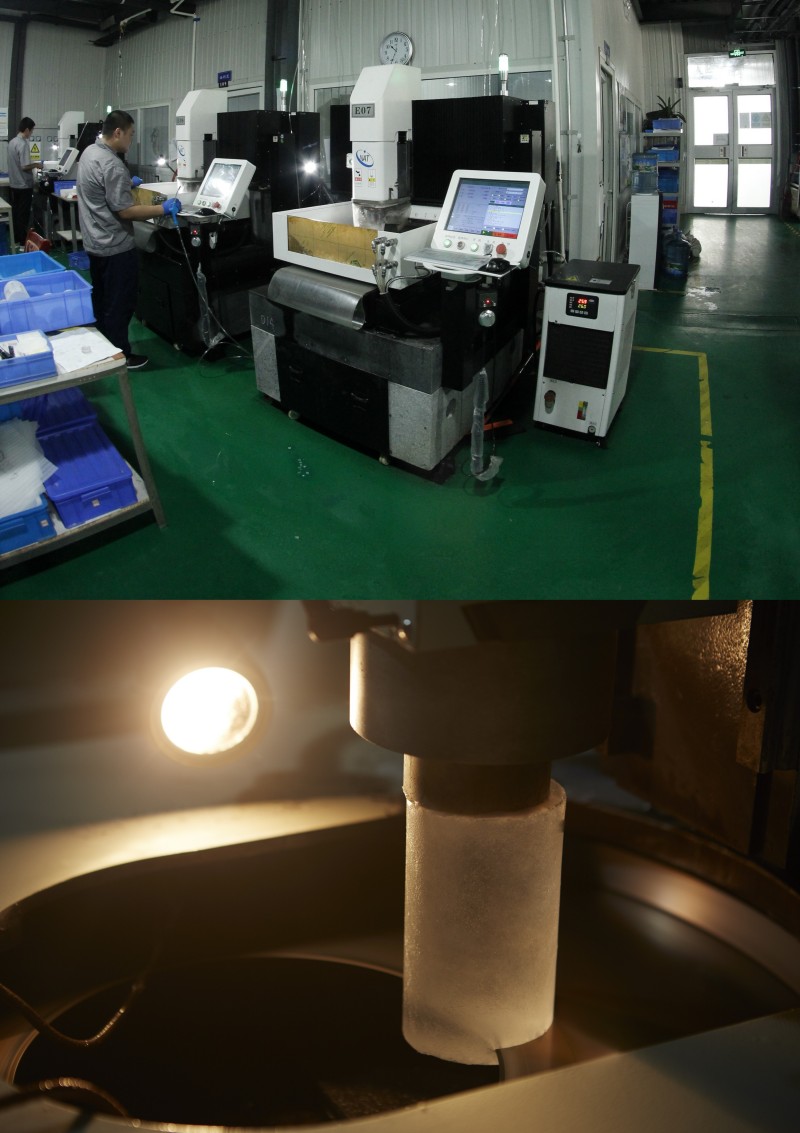

氟化钙透镜加工工艺
1、原料选择：选择合适的氟化钙原料，要求具有高纯度、高密度、高透光性等特性。

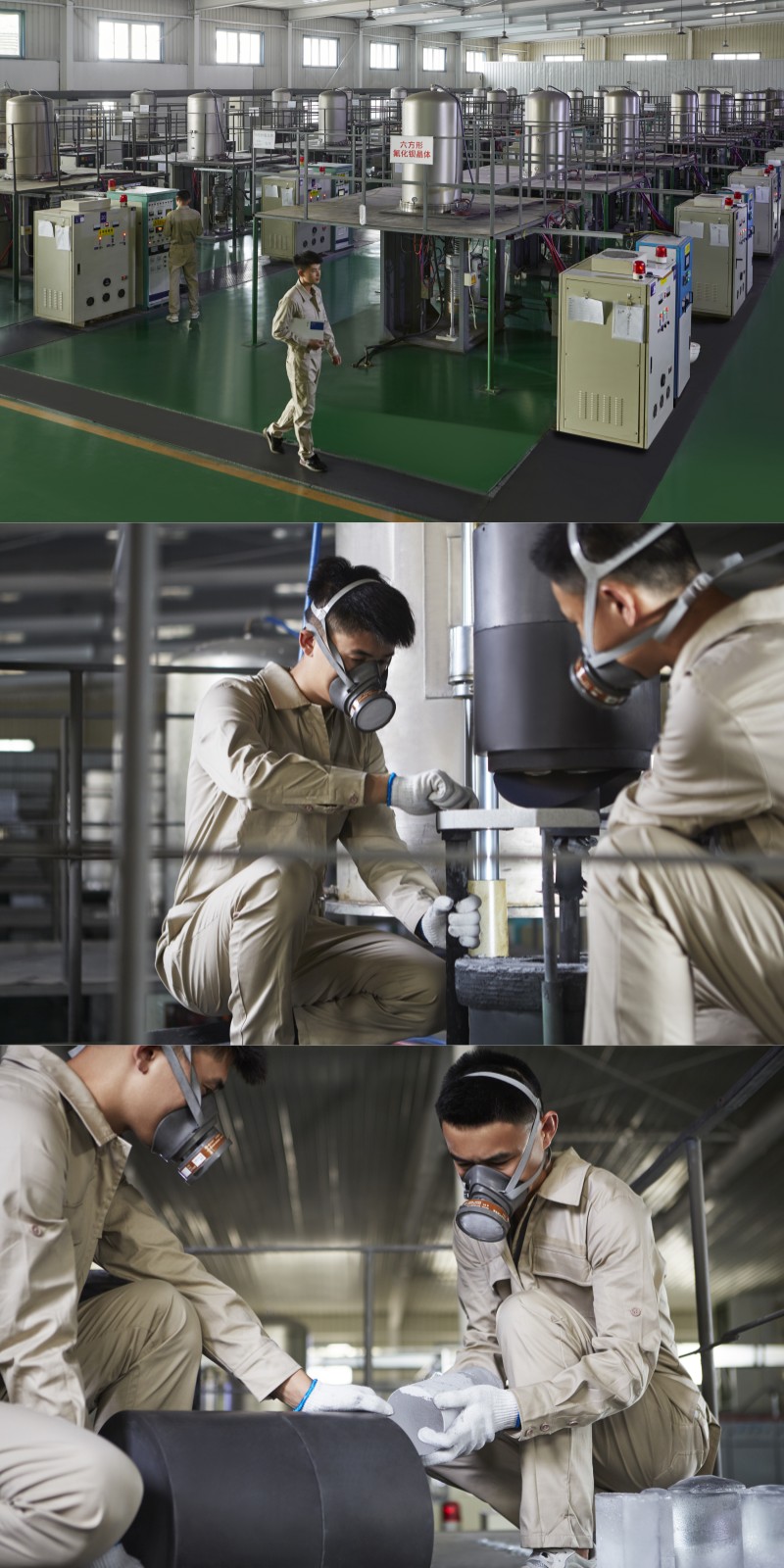

2、制备：将氟化钙原料进行高温处理和降温处理，以保证透镜坯的化学稳定性和机械稳定性。
3、加工：使用精密的CNC车床或切削机进行透镜的精密加工，包括粗加工和精加工。

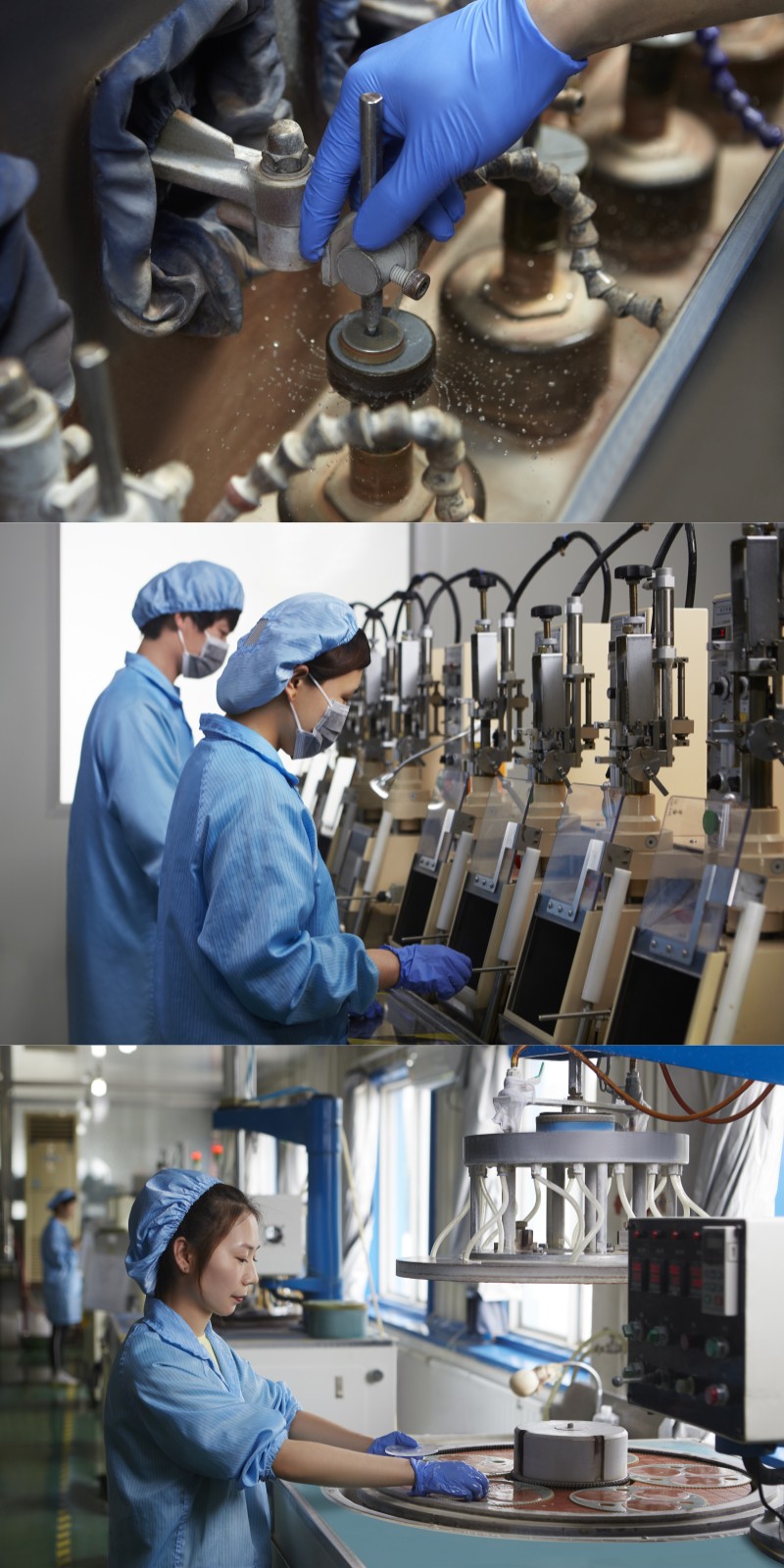

4、抛光：对透镜进行抛光处理，去除表面粗糙的部分，提高透光率和表面光滑度。

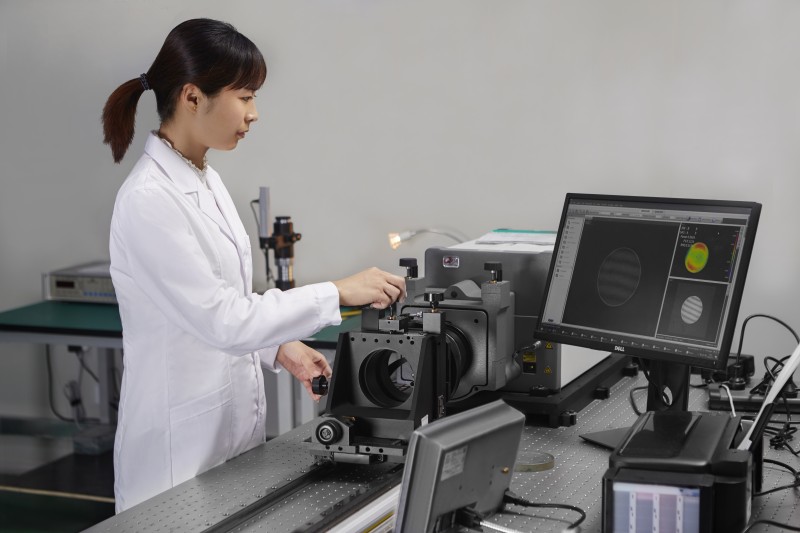

5、检验：对加工完成的透镜进行光学性能和外观质量的检验，确保符合要求。
氟化钙透镜温度特性
具有较低的温度系数，这意味着它的折射率随温度变化相对较小。这种特性使得氟化钙透镜在温度变化的环境中能保持相对稳定的光学性能。
氟化钙透镜对紫外线的吸收作用
在紫外到中红外（250nm~7um）的波长范围内具有较高的透过率，因此它不吸收紫外线。然而，对于某些特定的光谱范围，氟化钙透镜可能需要镀膜以增加透过率和减少反射。
氟化钙透镜与光学玻璃有什么区别
1、材料性质：氟化钙透镜由氟化钙晶体制成，而光学玻璃是一种特殊类型的玻璃，通常是无色透明的高质量玻璃。
2、透过率：氟化钙透镜在紫外到中红外的波长范围内具有较高的透过率，这使得它在一些特定应用中具有优势。光学玻璃也可以具有高透过率，但具体取决于玻璃的类型和成分。
3、折射率：氟化钙透镜的折射率通常较低，而光学玻璃的折射率可以根据需要进行调整。折射率的差异会影响透镜的成像性能和光路设计。
4、温度特性：氟化钙透镜具有较低的温度系数，这意味着它的折射率受温度变化影响较小。相比之下，光学玻璃的温度系数可能较高，因此在温度变化较大的环境中使用时需要考虑其影响。
平凹透镜的曲率半径
平凹透镜的曲率半径通常较大，一般大于800mm。
平凹透镜的折射率怎么求
可以根据公式n=c/v计算得出，其中n是平凹透镜的折射率，c是光在真空中的速度，v是光在平凹透镜中的速度。由于光在平凹透镜中的速度小于在真空中的速度，因此折射率n小于1。
平凹透镜和平凸透镜的区别
1、结构：平凹透镜的一面是平面，另一面是凹面。而平凸透镜的一面是平面，另一面是凸面。这是它们最基本的结构区别。
2、对光线的作用：平凹透镜主要使光线发散，而平凸透镜主要使光线汇聚。这是由它们的表面形状决定的，凹面使光线散开，凸面使光线集中。
平凹透镜成像规律
1、当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧。
2、当物体为虚物，凹透镜到虚物的距离为一倍焦距以内时，成正立、放大的实像，像与物在透镜的同侧。
3、当物体为虚物，凹透镜到虚物的距离为一倍焦距时，成像于无穷远。
4、当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内时，成倒立、放大的虚像，像与物在透镜的异侧。
5、当物体为虚物，凹透镜到虚物的距离为两倍焦距时，成与物体同样大小的虚像，像与物在透镜的异侧。
6、当物体为虚物，凹透镜到虚物的距离为两倍焦距以外时，成倒立、缩小的虚像，像与物在透镜的异侧。
