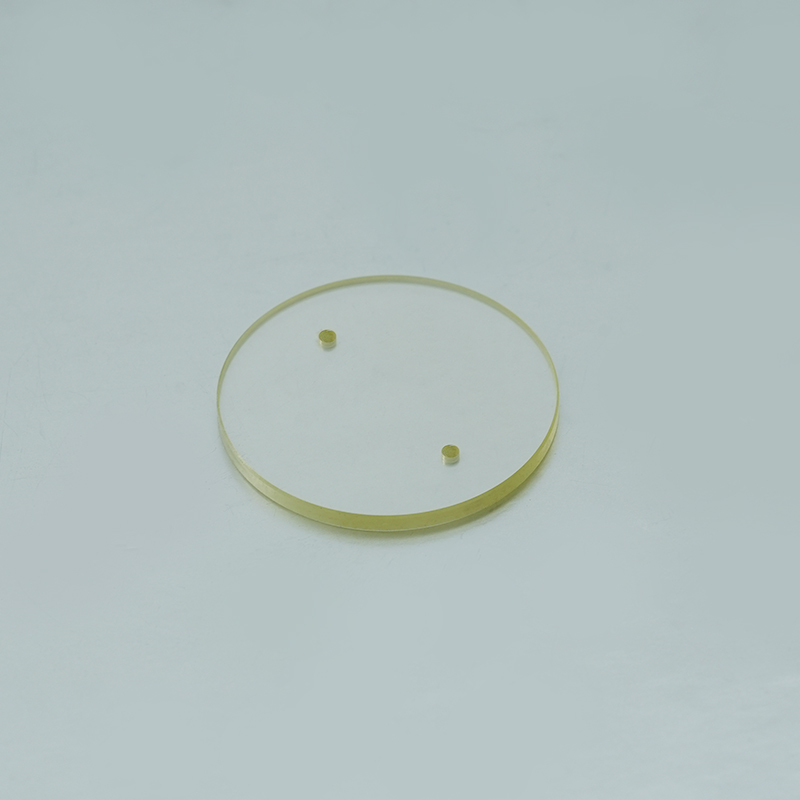

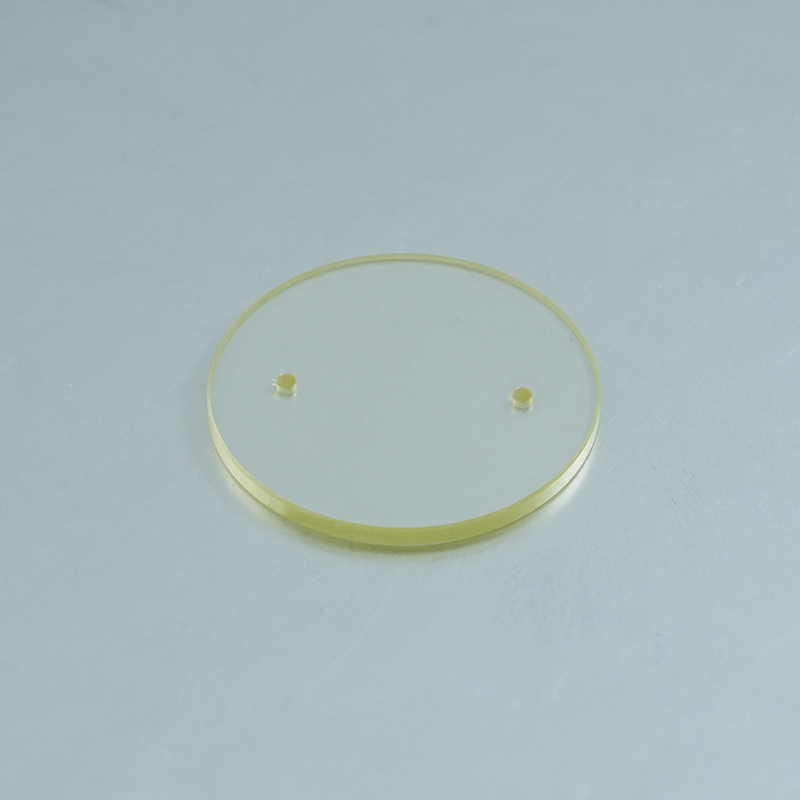

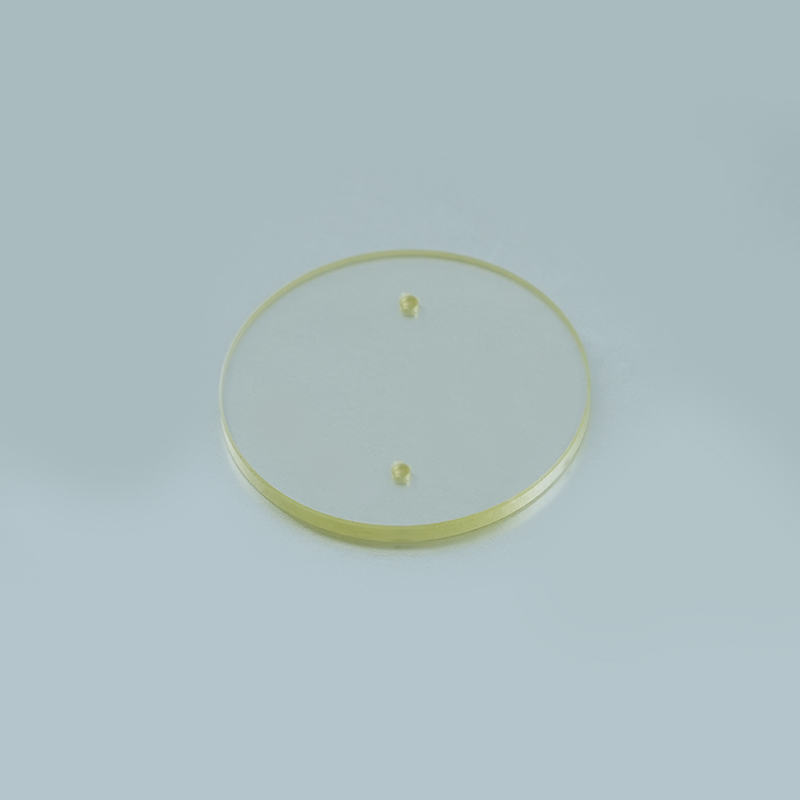

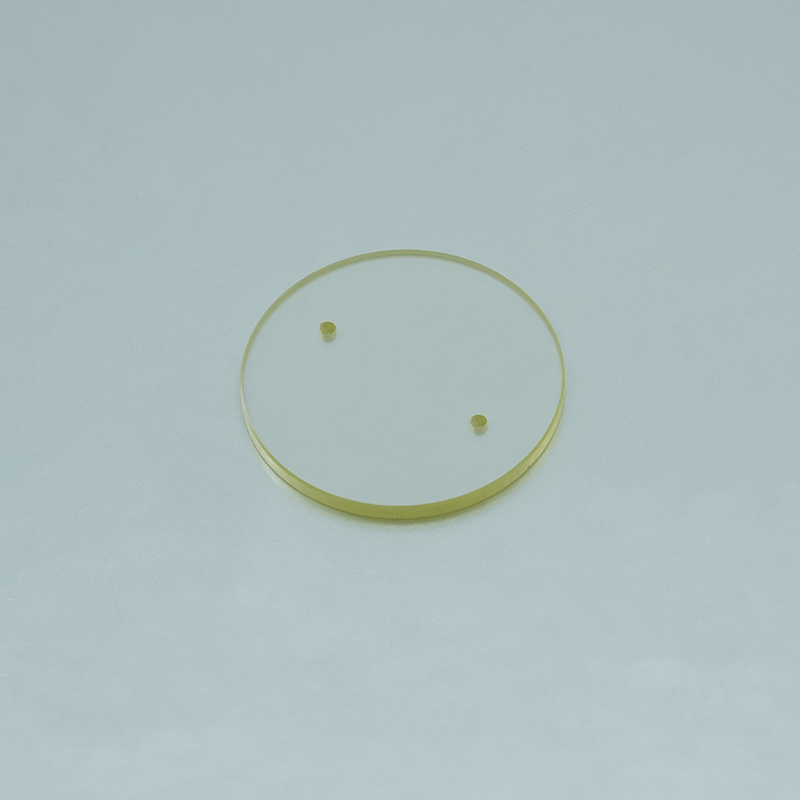

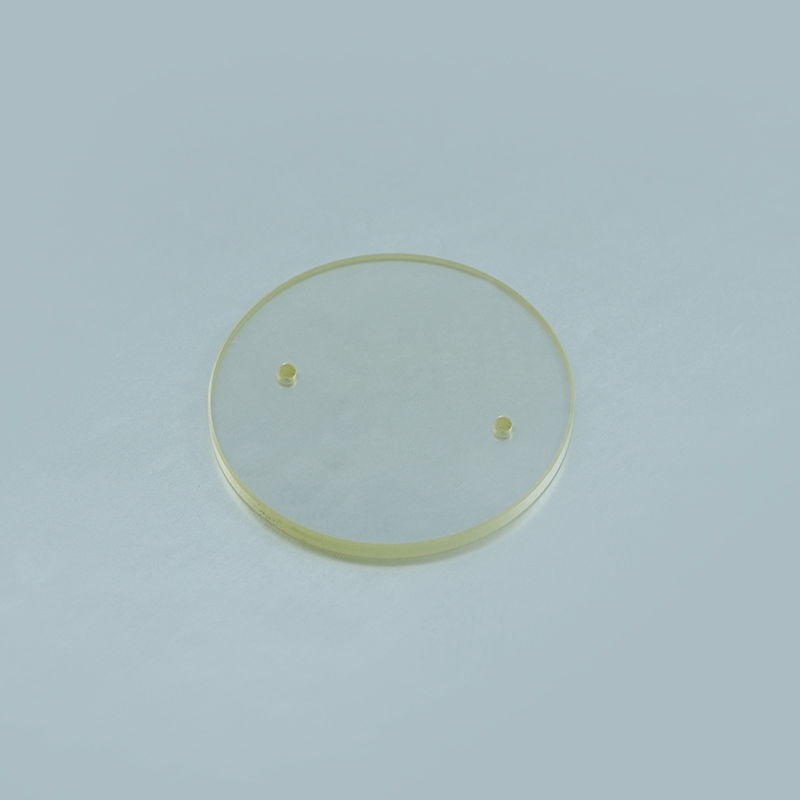

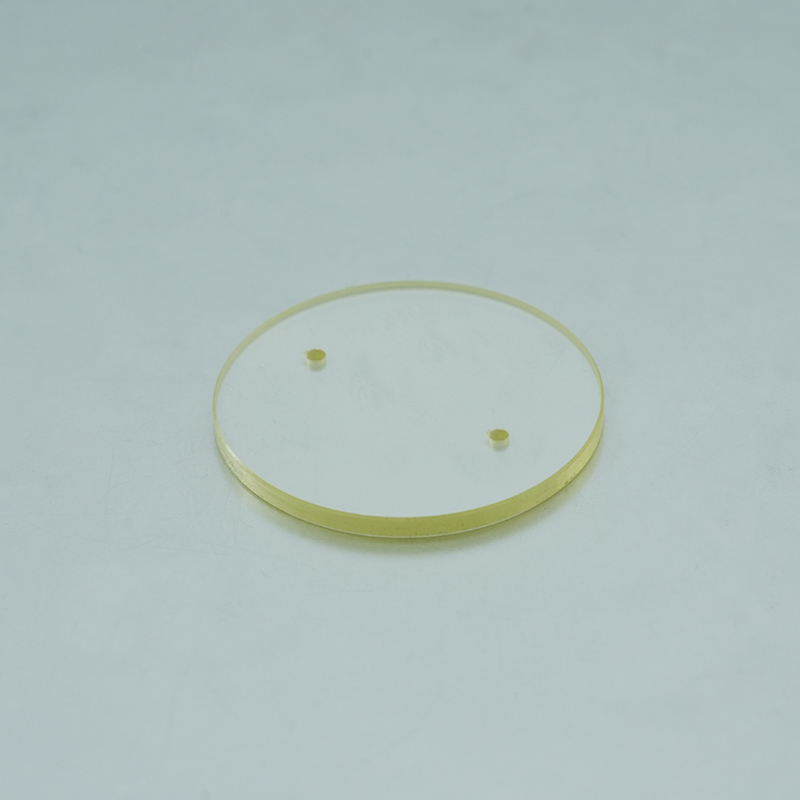

硫化锌窗口片（圆形开孔）
硫化锌圆形开孔窗口片是一种在硫化锌（ZnS）材料上制造出圆形开孔的光学元件。它通常用于光学系统中改变光束的方向和聚焦，同时保护内部的器件。
硫化锌圆形开孔窗口片的特点包括高透光性、高抗反射性、高热稳定性等。它可以在可见光和红外波段具有高透射率，同时具有低反射率和低吸收率。这些特性使得硫化锌圆形开孔窗口片在光学系统中具有广泛的应用，如激光雷达、光学传感器、光谱仪等设备中，作为光路的透过或反射器件。
制造时需要精密的加工和抛光工艺，以确保其表面质量和光学性能。通常采用切割、研磨、抛光等加工步骤，以获得所需的形状和精度。同时，为了提高透射率和抗反射性能，通常需要进行镀膜处理。
是一种特殊的光学元件，通常用作电子传感器或外在环境的检测器的保护窗。它具有高透光性、高稳定性以及高抗激光损伤阈值等特点，因此在光学系统中具有广泛的应用价值。在制造时，通常采用压片成型的方法，将硫化锌粉末压制成片状。由于硫化锌是一种微晶材料，控制晶粒尺寸可以产生最大强度。这种材料在结构上是微晶的，经过特殊处理可以增强其强度。在光学方面，硫化锌圆形开孔窗口片具有高透光性，可以透过波长范围为2-16μm的光线。它还可以用作红外光学材料，如ZnS硫化锌窗口片(8至14μm)，作为热成像系统（特别是那些遭受恶劣环境）的坚韧的前光学器件。此外还具有高抗激光损伤阈值，可以承受高功率激光的照射。它还可以用作高精度和高稳定性的光学系统，例如在激光雷达和光学通信等领域。
总的来说，硫化锌圆形开孔窗口片是一种具有优异性能的光学元件，在光学系统中具有重要的应用价值。它可以用于各种光学系统和设备中，如激光器、光学仪器、光谱分析仪器等，以提高光学传输效率和性能。
| 物理特性Physical Properties | CVD 硫化锌 | 多光谱 CVD 硫化锌 |
| 密度Density[g/cm3] | 4.09 | 4.09 |
| 电阻率Resistivity[Ω.cm] | ～1012 | ～101.3 |
| 熔点Melting Point [℃] | 1827 | |
| 化学纯度Chemical purity[%] | 99.9996 | 99.9996 |
热膨胀系数Thermal Expansion [1/K] | 6.6*10-6@273k 7.3*10-6@373k | 6.3*10-6@273k 7.0*10-6@373k |
热导率ThermalConductivity[J/k.m.s] | 16.7@298k | 27.2@298k |
比热容Specific Heat Capacity [J/g.K] | 0.469@298k | 0.515@298k |
努氏硬度Knoop Hardness [kg/mm2] | 200-235 | 160 |
抗弯曲强度Bending strength[Mpa] | 103 | |
| 杨氏模量Young's Modulus [GPa] | 74.5 | 74.5 |
| 泊松系数Poisson's coefficient | 0.29 | 0.29 |

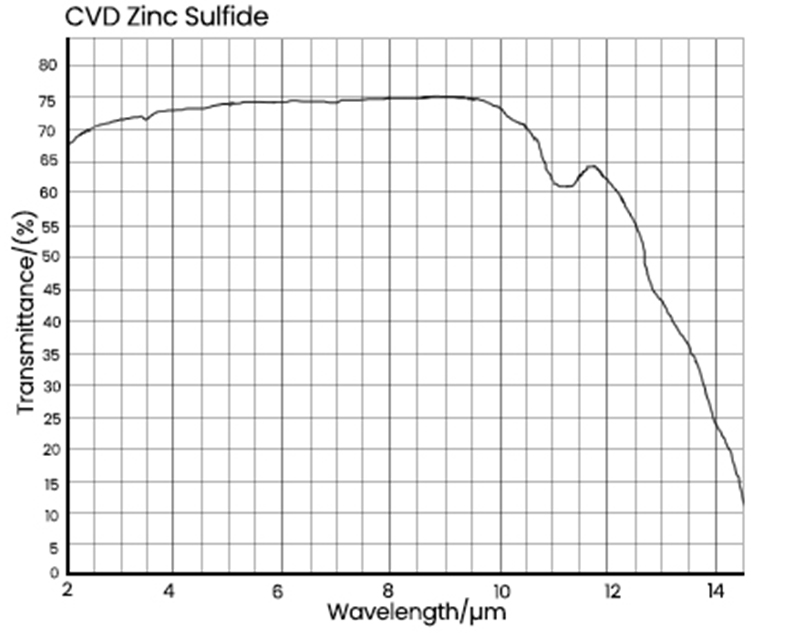

| 光学特性Optical Properties | CVD 硫化锌 | 多光谱 CVD 硫化锌 |
| 透过范围Transmission Range | 1-14μm | 0.37-14μm |
折射率不均匀性Refractive index inhomogeneity[△n/n] | <7.3*10-4@10.6μm | <0.2*10-4@632.8nm |
吸收系数Absorption coefficient [1/cm] | 0.2@10.6μm | 0.2@10.6μm |
热光系数Thermal light coefficient [1/k,298-358k] | 4.6*10-5@1150nm 4.3*10-5@3390nm 4.1*10-5@10.6μm | 5.43*10-5@632.8nm 4.21*10-5@1150nm 3.87*10-5@3390nm |
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 620 | 2.355 | 9800 | 2.203 |
| 1000 | 2.292 | 10600 | 2.192 |
| 3800 | 2.253 | 11400 | 2.18 |
| 5000 | 2.246 | 12200 | 2.167 |
| 7000 | 2.232 | 13800 | 2.132 |
| 9000 | 2.212 | 14200 | 2.126 |
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 400 | 2.545 | 8000 | 2.223 |
| 1010 | 2.292 | 9000 | 2.213 |
| 2060 | 2.264 | 10000 | 2.201 |
| 3500 | 2.255 | 11250 | 2.183 |
| 4500 | 2.25 | 12000 | 2.171 |
| 5000 | 2.247 | 13000 | 2.153 |
| 用途 | 相关行业 |
| 电子设备 | 显示器、投影仪等 |
| 军事应用 | 导弹制导、红外雷达等 |
| 科研设备 | 光谱仪、望远镜等 |
| 定制规格 | |
| 直径范围 | 2-300mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 平行度 | <3'-30” |
| 通光口径 | >90% |
| 镀膜 | 可定制 |
硫化锌窗口片的应用
1、热成像系统：硫化锌窗口片可作为热成像系统的坚韧前光学器件，特别是在恶劣环境下工作的系统。硫化锌窗口片在8至14μm的热波段范围内具有高透光性，使其成为红外窗口和热成像系统的理想选择。
2、激光器件：硫化锌窗口片还可用于高功率激光器件。在这些应用中，需要严格控制材料的体吸收和内部结构缺陷，并采用极小破坏程度的抛光技术和极高光学质量的镀膜工艺。
3、可见光相机和中波/长波探测器：硫化锌窗口片适用于涉及可见光相机、中波和长波探测器的系统。它还可用于指定目标的激光测距仪的系统以及特定传感器应用的外部窗口。
硫化锌的化学式
ZnS
硫化锌是沉淀吗
沉淀。硫化锌是白色至灰白或浅黄色粉末，见光色变深。在干燥空气中稳定，久置湿空气中或含有水分时，渐氧化为硫酸锌。溶于稀无机酸，可溶于碱，不溶于水。
硫化锌溶度积常数
溶度积常数为6.3×10⁻¹⁸。溶度积常数，简称溶度积，它反映了难溶电解质在水中的溶解能力。溶度积常数大，溶解度也大。
硫化锌的光学特性
是一种折射率均匀性和一致性好的光学材料，在8μm-12μm波段具有很好的图像传输性能，在中红外波段也有较高的透过率。但随着波长变短，吸收和散射会增强。
硫化锌的物理性质
白色或微黄色粉末，不溶于水，易溶于酸，密度为3.98g/cm³，熔点为1700℃。
硫化锌的颜色
白色至灰白或浅黄色粉末
