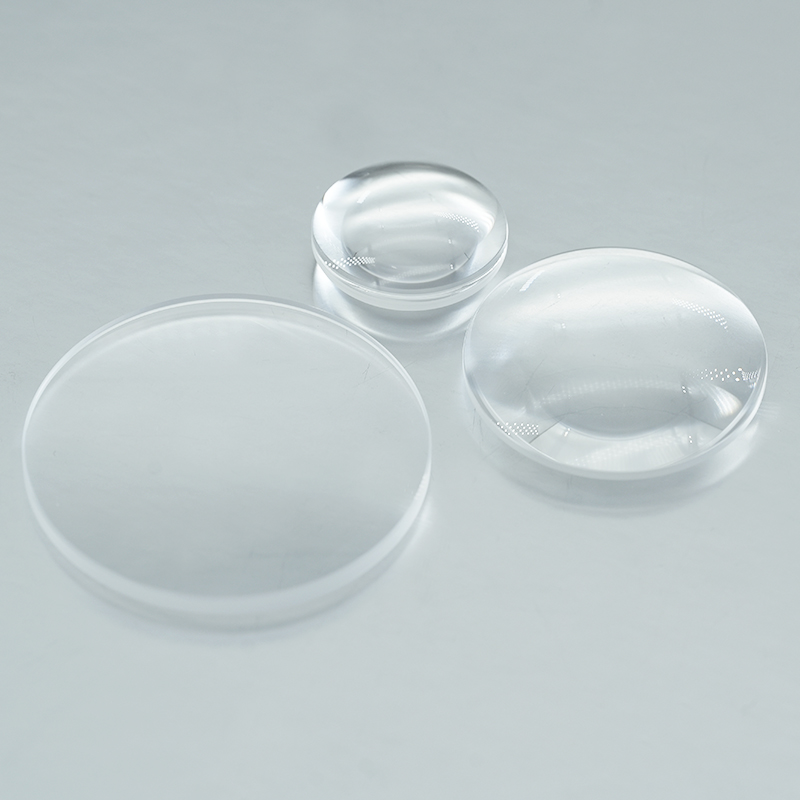

熔融石英双凸透镜
熔融石英双凸透镜是一种由熔融石英制成的光学元件，它具有两个凸面和一条中心轴，通常用于光学系统中以改变光束的聚焦特性。熔融石英材料具有高纯度、高温熔融的特点，使得双凸透镜具有优良的透光性和热稳定性。
它具有较宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，同时具有更低的折射率、更好的均匀性、热膨胀系数更小，以及很高的耐化学性和很低的荧光性等特点。熔融石英双凸透镜的制造需要精密的加工和抛光工艺，以确保其表面质量和光学性能。通常采用切割、研磨、抛光等加工步骤，以获得所需的形状和精度。同时，为了提高透射率和抗反射性能，通常需要进行镀膜处理。
熔融石英双凸透镜是一种具有两个凸面的透镜，通常由熔融石英材料制成。它常用于成像中继系统以及在有限共轭距离下的物体成像。其特点是具有较高的光学透过率，适用于多个光谱波段。它还具有低吸收、抗热冲击等特点，常用于热成像系统中，还可以用于部分可见光光学系统中。
在制造时通常会采用精密的加工和抛光工艺，以保证其表面质量和尺寸精度。这种透镜还可以经过镀膜处理来提高光学性能和抗反射能力。
熔融石英双凸透镜在光学领域中具有重要的应用价值。它可以用于各种光学系统和设备中，如激光器、光学仪器、光谱分析仪器等，以提高光学传输效率和性能。此外还可以提供各种尺寸及焦距的镜片，并可镀膜与不镀膜的产品，以满足各种商业和科研用途。
| 材料数据表Material Data | |
| 光学特性Optical Properties | |
| 透过范围Transmission Range | 0.18-2.1μm |
| 折射率Refractive index@0.5876μm | 1.4585 |
| 物理特性Physical Properties | |
| 密度Density[g/cm3] | 2.21 |
| 熔点Melting Point[deg C] | 1900 |
| 热导率ThermalConductivity[W/(m×deg C)] | 1.35 |
| 热膨胀系数Thermal Expansion [deg C-1 ] | 4.0*10-6 |
| 比热容Specific Heat Capacity[J/(Kg*deg C ] | 0.728*10-3 |
| 杨氏模量Young's Modulus[GPa] | 7.36 |
| 剪切模量Shear Modulus[GPa] | 3.14 |
| 泊松系数Poisson Coefficient | 0.17 |
| 化学特性Chemical Properties | |
| 溶解度Solubility | Insoluble |
| 用途 | 相关行业 |
| 图像放大 | 显微镜、望远镜 |
| 光学仪器设计 | 显微镜、望远镜 |
| 激光系统设计 | 激光器、激光雷达 |
| 定制规格 | |
| 直径范围 | 2-300mm |
| 焦距 | 15-5000mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 通光口径 | >90% |
| 镀膜 | 可定制 |
熔融石英是什么
熔融石英即Fused silica，是氧化硅（石英，硅石）的非晶态（玻璃态）。它是一种典型的玻璃，其原子结构长程无序。通过三维结构交叉链接提供其高使用温度和低热膨胀系数。通常具有高纯度，其纯度优于其他类型的玻璃。它的制造通常通过将石英晶体在高温下熔化而制得。熔融石英因其优秀的光学、热学和机械性能而被广泛应用于电信、光学仪器、半导体和电子工业等多个领域。
熔融石英玻璃的性能参数
1、折射率：折射率非常高，在紫外波段、可见光和近红外波段都有较高的透过率。其折射率介于1.45至1.47之间，是常见光学玻璃中最高的。
2、热膨胀系数：热膨胀系数较低，其线膨胀系数在20℃至300℃之间为0.55×10^-6/℃。这种低的膨胀系数使得石英玻璃在高温下的保持强度和稳定性都非常出色。
3、化学稳定性：具有优异的化学稳定性，其在酸碱和溶剂等化学腐蚀性物质中的稳定性均非常出色。由于这种特性，熔融石英玻璃广泛应用于半导体生物医学和半导体加工等领域。
4、机械性能：具有较高的硬度和良好的韧性，可以承受较大的压力和冲击。
熔融石英的制造方法
1、原料加工：将天然石英砂通过破碎、筛分、洗涤等工艺处理，得到纯度和稳定性较高的原料。
2、熔炼：采用电感加热或燃气/氧气火焰加热的方式，将石英料进行熔炼。熔炼过程中需要多次过滤、脱气、脱灰等工艺处理，以得到高度纯净的熔融石英原料。
3、成型：熔融石英原料经过成型、磨抛、温度处理等多个工艺步骤，最终制成各种形状和规格的熔融石英制品。
熔融石英的折射率
1.46
双凸透镜成像原理图
双凸透镜成像原理图显示了当平行光束通过双凸透镜时的成像情况。当平行光通过双凸透镜时，光线会汇聚于一点，这个点被称为焦点。双凸透镜的两个面都是凸面，因此它具有汇聚光线的能力。
双凸透镜和凸透镜的区别
凸透镜是指一面是凸起的，而双凸透镜则是两面都是凸起的。因此，双凸透镜比普通的凸透镜具有更强的汇聚光线的能力。此外，双凸透镜的两个凸面都是球面，因此它可以消除球面像差，提高成像质量。
总的来说，双凸透镜的曲率更大，对光线的汇聚能力更强，因此它在某些应用中可能具有优势。然而，具体的选择取决于您的光学设计需求，因为每种类型的透镜都有其独特的优势和局限性。
双凸透镜和平凸透镜的区别
1、结构：双凸透镜的两个面都是凸面，而平凸透镜的一个面是平面，另一个面是凸面。
2、对光线的作用：双凸透镜对光线有更强的汇聚能力，而平凸透镜主要使光线汇聚。
3、成像规律：双凸透镜可以产生实像，也可以产生虚像，而平凸透镜通常用于产生实像。
双凸透镜焦距公式
双凸透镜的焦距公式为：1/f=(n-1)(1/R1-1/R2)。其中，f 是焦距，n 是透镜材料的折射率，R1 和 R2 分别是透镜两个表面的曲率半径。
