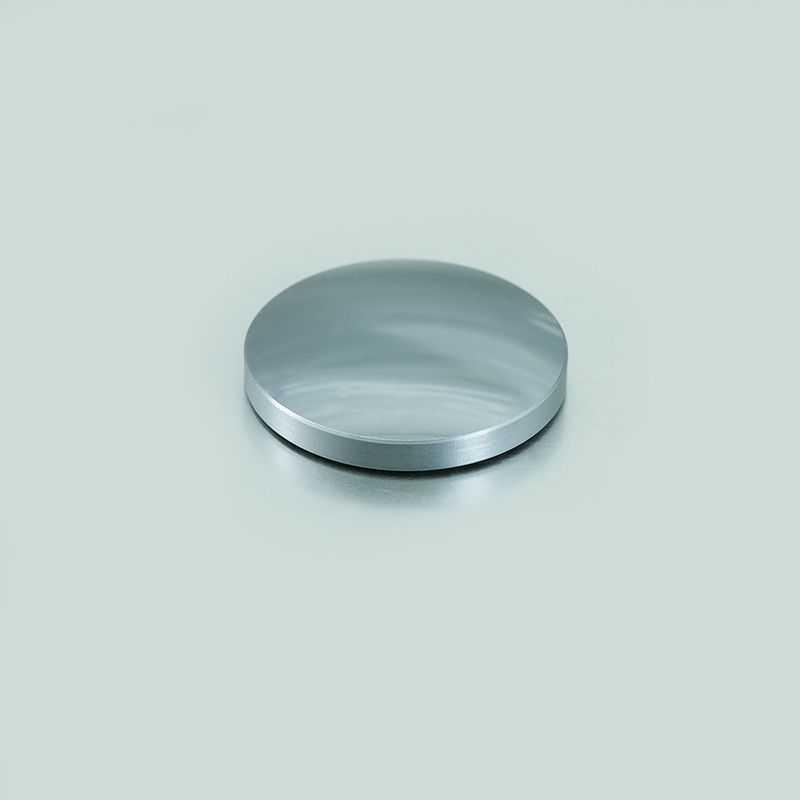

锗弯月透镜
锗弯月透镜是一种特殊的透镜，形状为弯月形，由锗（Ge）材料制成。它通常具有一个外凸镜面和一个内凹镜面，可以改变光束的方向和聚焦。其特点包括高透光性、高抗反射性、高热稳定性等。
它可以在可见光和红外波段具有高透射率，同时具有低反射率和低吸收率。这些特性使得在光学系统中具有广泛的应用，如激光雷达、光学传感器、光谱仪等设备中，作为光路的透过或反射器件。
制造锗弯月透镜需要精密的加工和抛光工艺，以确保其表面质量和光学性能。通常采用切割、研磨、抛光等加工步骤，以获得所需的形状和精度。同时，为了提高透射率和抗反射性能，通常需要进行镀膜处理。
锗弯月透镜是以锗为基底材质的弯月透镜，它具有一个外凸的弧形镜面和一个内凹的弧形镜面。这种透镜可以具有正焦距，与另一透镜结合使用时，可以缩短焦距，在不引入明显球面像差的情况下增加系统的数值孔径（NA）。通常一面是凸的，一面是凹的。这种透镜可以是会聚透镜，也可以是发散透镜，由折射率、曲率和半径共同决定。
锗是一种红外波段常用的光学玻璃材料，其透射光谱范围为2-12μm，具有高折射率和高努氏硬度等特点。锗对空气、水、酸、碱等均成惰性，可用于热成像及恶劣环境下的红外成像。
在制造过程中，锗弯月透镜通常采用精密的加工和抛光工艺，以确保其表面质量和尺寸精度。它们可以镀膜或不镀膜，以满足不同的应用需求。
| 材料数据表Material Data | |
| 光学特性Optical Properties | |
| 透过范围Transmission Range | 2-15μm |
| 反射损耗Reflection Loss | 4.0028@10.6μm |
| 吸收系数Absorption Coefficienet | 1.3×10-3@3.8μm 3×10-2@10.6μm |
| 结构Structure | Cubic Crystal System |
| 解离面Cleavage Planes | <111> |
| 物理特性Physical Properties | |
| 密度Density[g/cm3] | 5.33 |
| 熔点Melting Point [℃] | 936 |
| 热导率ThermalConductivity [W/(m×K)] | 58.61 @ 293K |
| 热膨胀系数Thermal Expansion [10-6/K] | 6.1 @ 298K |
| 努氏硬度Knoop Hardness [kg/mm2] | 780 |
| 比热容Specific Heat Capacity [J/(kg×K)] | 310 |
| 介电常数Dielectric Constant | 16.6 @9.37 GHz |
| 杨氏模量Young's Modulus (E) [GPa] | 102.7 |
| 剪切模量Shear Modulus(G) [GPa] | 67 |
| 体积模量Bulk modulus(K) [GPa] | 77.2 |
| 泊松系数Poisson Coefficient | 0.28 |
| 化学特性mical Properties | |
| 溶解度Solubility / g/L | Inoluble |
| 分子量Molecular Weight / g/mol | 72.61 |
| 用途 | 相关行业 |
| 光学仪器制造 | 望远镜、显微镜制造 |
| 光学元件制造 | 光学仪器、光学加工 |
| 激光技术应用 | 激光加工、激光雷达 |
| 定制规格 | |
| 直径范围 | 2-300mm |
| 焦距 | 15-5000mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 通光口径 | >90% |
| 镀膜 | 可定制 |
锗透镜的功能
1、材料可以用于制造辐射探测器及热电材料，锗透镜因此也有这些应用。
2、高纯度的锗单晶具有高折射系数，对红外线透明，不透过可见光和紫外线，因此适用于制作专透红外光的锗窗、棱镜或透镜。
3、对光的吸收能力随着温度的上升而加强，因此在100摄氏度以上时会对透光率产生明显的影响，这一点需要在光学系统设计中予以考虑。
4、元件的表面具有高反射率，通常镀有减反膜以降低反射损失。
锗的用途及作用
1、高纯度多晶硅制造：可以用于高纯度多晶硅的制造，是制造太阳能电池和集成电路等电子器件的重要原料。
2、红外光学：具有高折射率和色散率低等光学性质，因此可以用于制造红外光学器件，如红外透镜、红外滤光片等。
3、电子工业：用于制造高纯度的半导体材料，如锗晶体管、锗二极管等，是电子工业中重要的元件。
4、航空航天测控：用于制造高精度的航空航天测控设备，如陀螺仪、加速度计等。
5、核物理探测：用于制造核反应堆的中子探测器，可以检测中子的流量和能量分布等信息。
6、光纤通讯：具有高折射率和良好的光学性质，因此可以用于制造光纤通讯器件，如光纤连接器、光纤放大器等。
7、生物医学领域：一些药用植物如人参、枸杞、灵芝等含有天然有机锗，具有独特的保健作用。此外，有机锗化合物在抗肿瘤、抗病毒、调节免疫等方面也具有生物活性。
锗的熔点
熔点为937.4°C
锗的化学符号
Ge
弯月透镜的作用
1、作为矫正镜片：弯月透镜的焦距可以是正也可以是负，因此可以用于矫正相差。它通常用作矫正镜片，帮助改善视力。
2、作为照明系统的聚光器：一面为凹面另一面为凸面，这使得它可以作为照明系统的聚光器，将光线聚集到一个点上，增加亮度。
弯月透镜成像特点
成像特点包括可以在实像与虚像之间成像，且放大倍数可以大于1，也可以小于1。
弯月透镜焦距公式
f=(n-1)x(1/R1-1/R2)，其中f表示透镜焦距，n表示透镜折射率，R1和R2分别表示透镜两侧的曲率半径。
弯月透镜会反射光线吗
会反射光线
弯月透镜加工难度
难度较大
