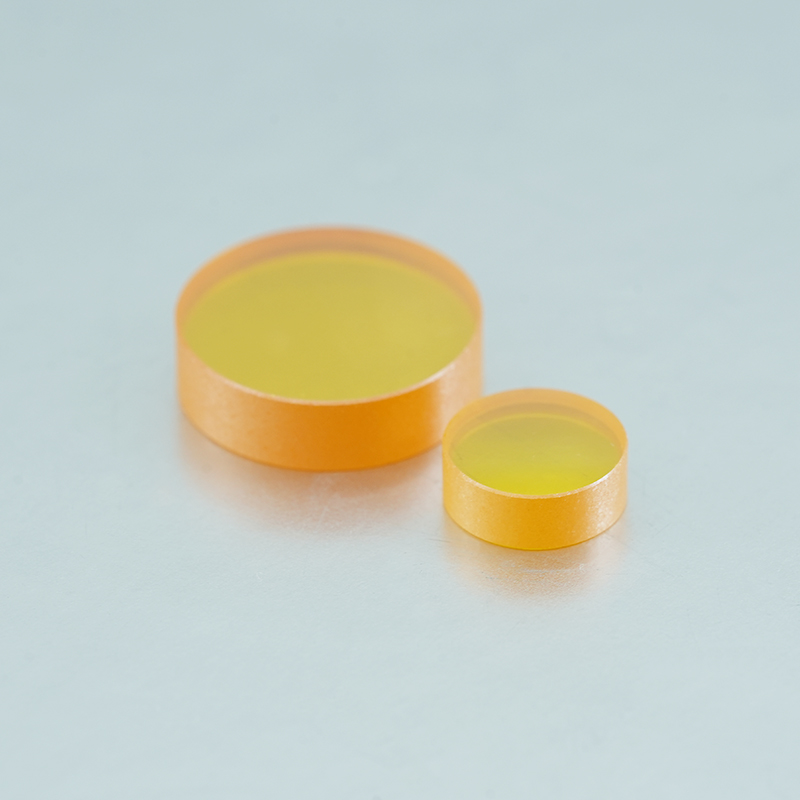

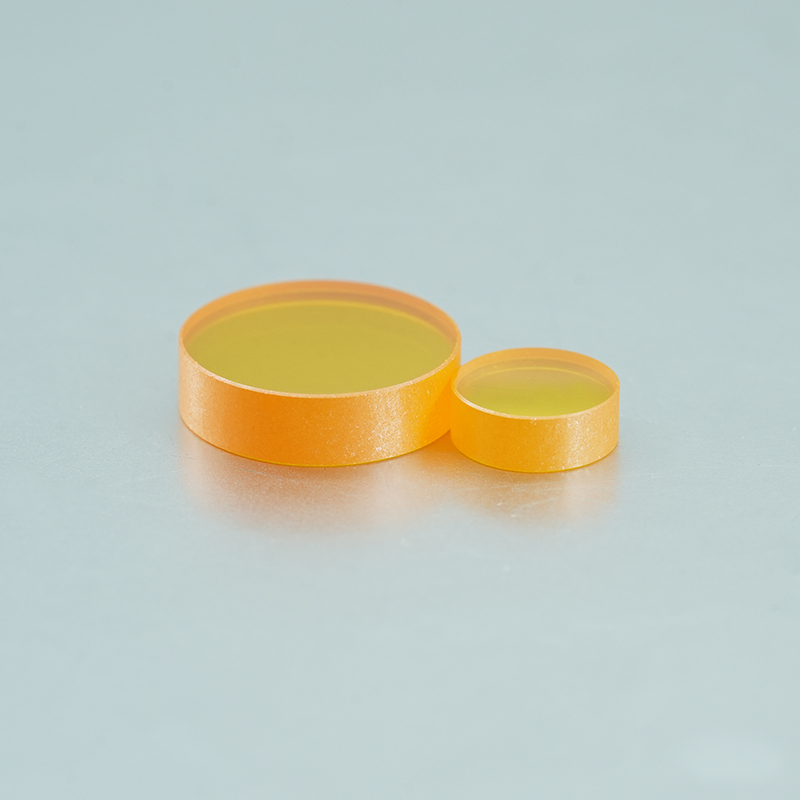

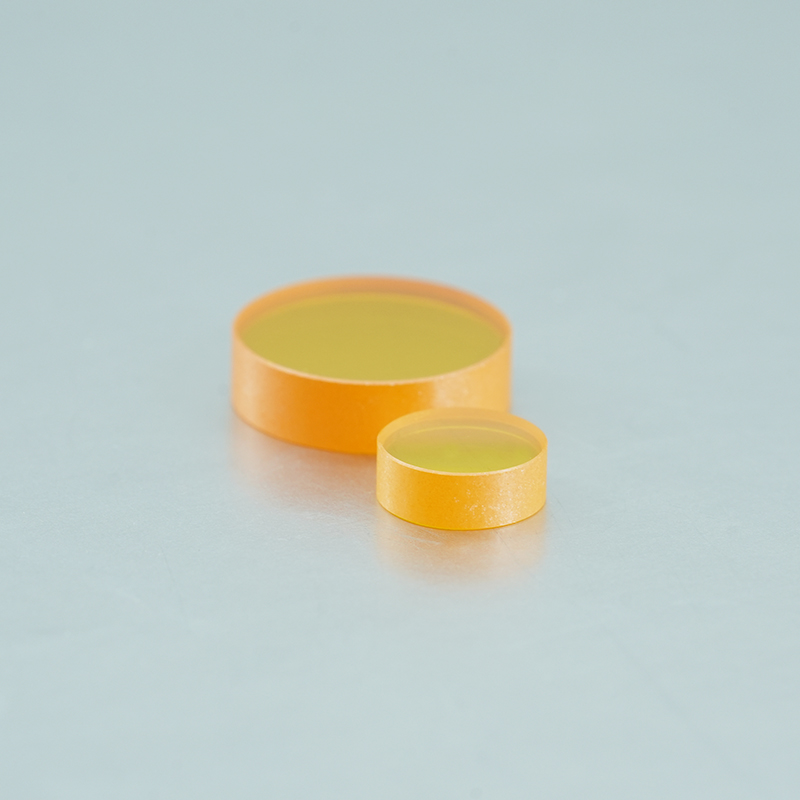

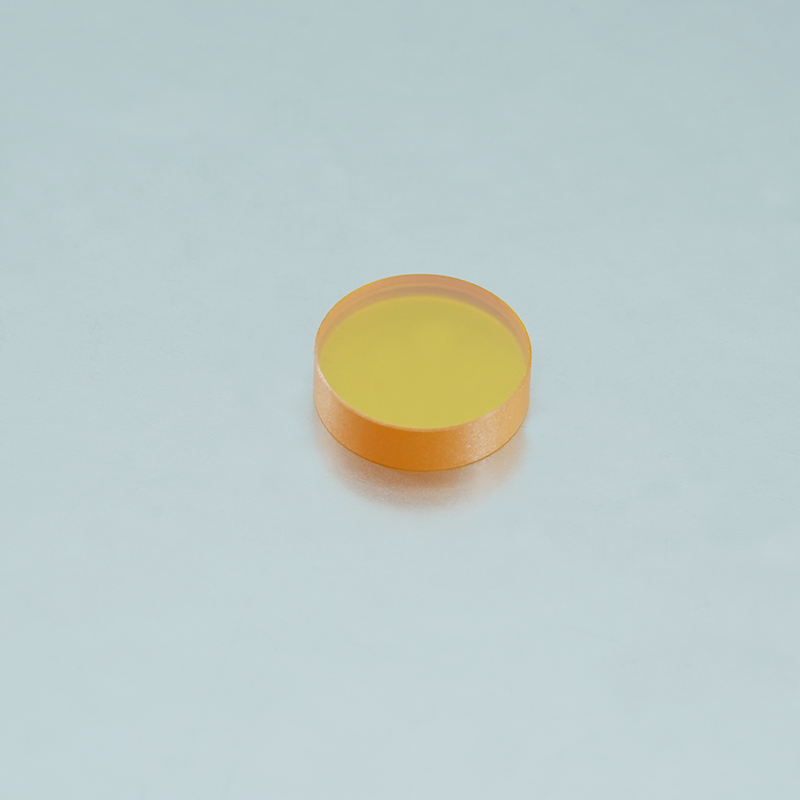

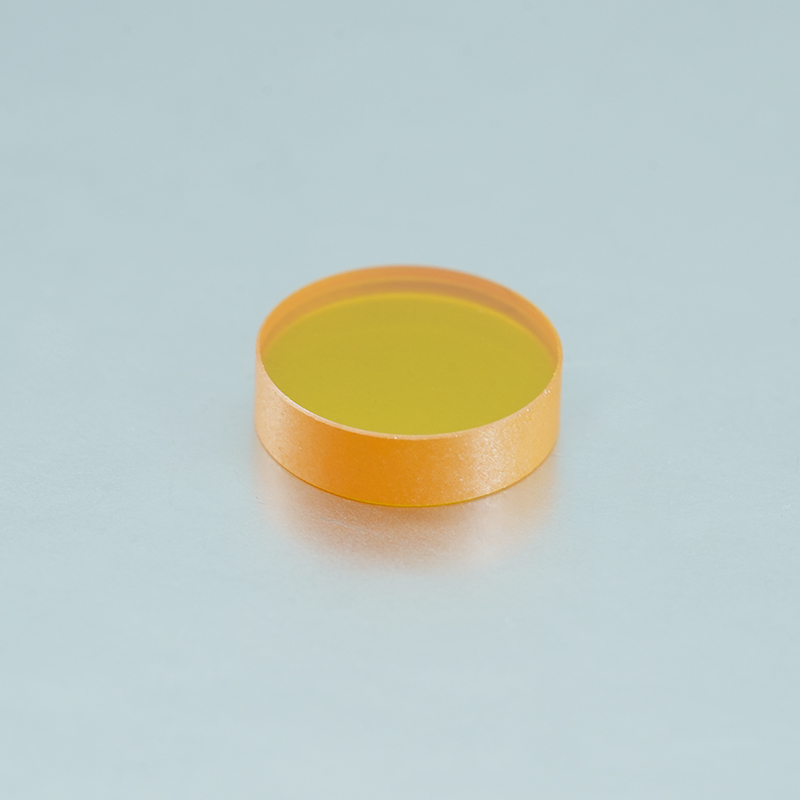

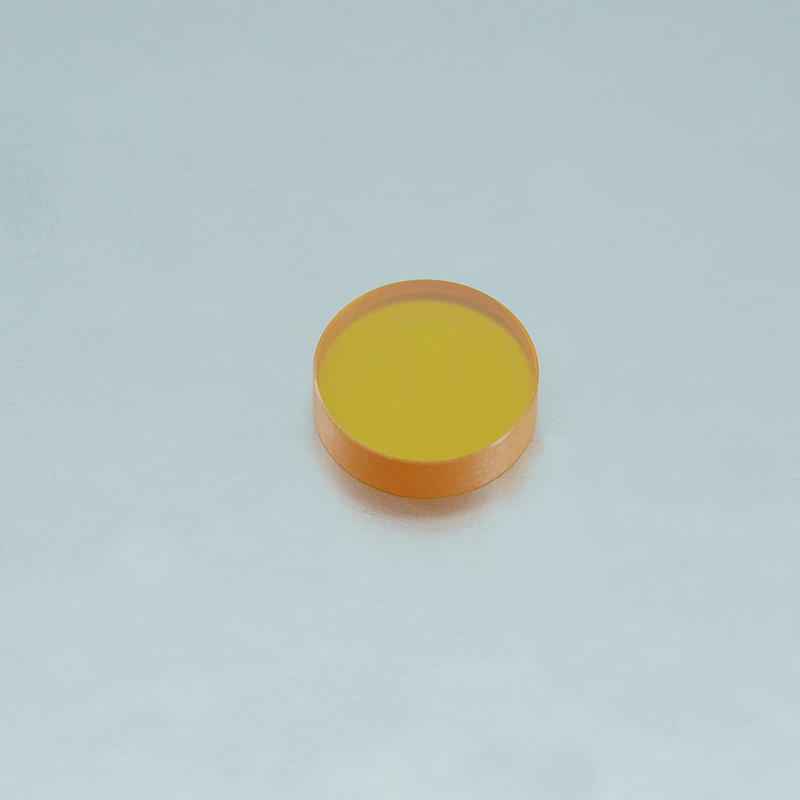

硒化锌平凹透镜
硒化锌平凹透镜是一种特殊的光学元件，它由硒化锌（ZnSe）材料制成，具有平坦的表面和凹形的背面。这种透镜在光学系统中有着广泛的应用，可以用于改变成像尺寸大小的设计要求，例如将一个点光斑转换成一条线斑，或者在不改变像宽度的情况下改变像的高度。

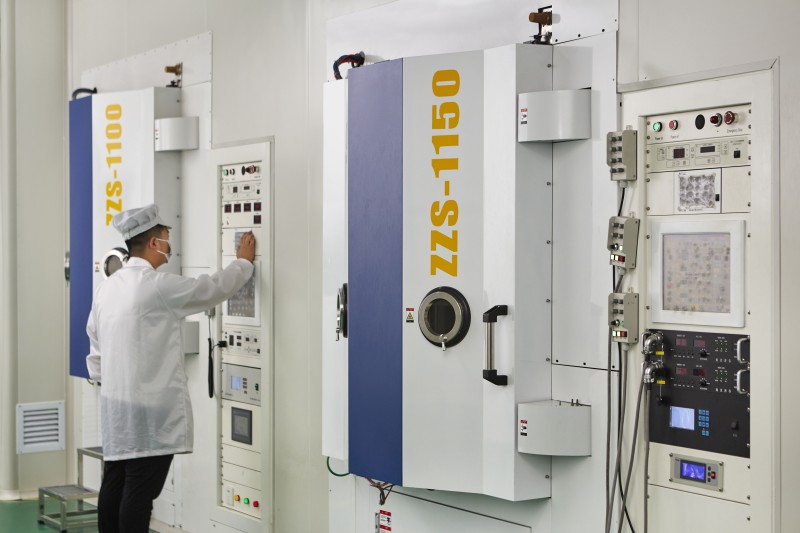

硒化锌平凹透镜的制造需要精密的加工和抛光工艺，以确保其表面质量和光学性能。在制造过程中，可以采用胶盘抛光、高速抛光、环形抛光和CNC抛光等多种工艺。此外，为了提高透射率和抗反射性能，通常需要在其表面镀制高硬度减反射膜。
硒化锌平凹透镜是一种特殊的光学透镜，由一个平面和一个凹球面组成。这种透镜可以产生负球差，常用于光学系统中以平衡其他透镜的偏差，并用于光线扩束或增加焦距长度。在制时通常会采用精密的加工和抛光工艺，以保证其表面质量和尺寸精度。这种透镜在光学方面具有较高的光学透过率，适用于多个光谱波段，包括近红外、中红外和远红外等。
硒化锌平凹透镜通常被应用于光学系统中以提高光学传输效率和性能。它可以用于各种光学系统和设备中，如激光器、光学仪器、光谱分析仪器等。
| 材料数据表Material Data | |
| 物理特性Physical Properties | |
| 晶体结构Crystal Structure | Cubic |
| 密度Density[g/cm3] | 5.27 |
| 电阻率Resistivity[Ω.cm] | ～1012 |
| 熔点Melting Point [℃] | 1525 |
| 化学纯度Chemical purity[%] | 99.9996 |
| 热膨胀系数Thermal Expansion [1/K] | 7.1*10-6@273k 7.8*10-6@373k 8.3*10-8@473k |
| 热导率ThermalConductivity [J/k.m.s] | 18.0@298k |
| 比热容Specific Heat Capacity [J/g.K] | 0.339@298k |
| 努氏硬度Knoop Hardness [kg/mm2] | 110 |
| 抗弯曲强度Bending strength [Mpa] | 55 |
| 杨氏模量Young's Modulus [GPa] | 67.2 |
| 泊松系数Poisson's coefficient | 0.28 |
| 光学特性Optical Properties | |

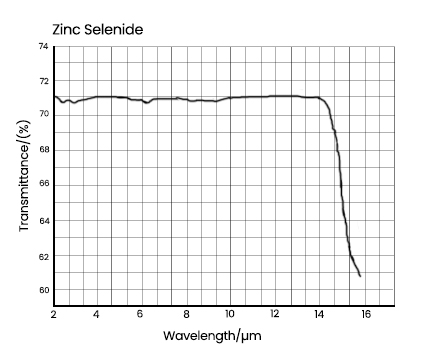

| 透过范围Transmission Range | 0.5-22μm |
| 折射率不均匀性Refractive index inhomogeneity[△n/n] | <3*10-6@632.8μm |
| 吸收系数Absorption coefficient [1/cm] | 5.0*10-3@1300nm 7.0*10-4@2700nm 4.0*10-4@3800nm 4.0*10-4@5250nm 5.0*10-4@10600nm |
热光系数Thermal light coefficient[1/k,298-358k] | 1.07*10-4@632.80nm 7.0*10-5@1150nm 6.2*10-5@3390nm 6.1*10-5@10600μm |
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 620 | 2.5994 | 10600 | 2.4028 |
| 1000 | 2.4892 | 13000 | 2.385 |
| 3800 | 2.4339 | 14600 | 2.3705 |
| 5000 | 2.4295 | 16600 | 2.3487 |
| 7000 | 2.4218 | 17800 | 2.3333 |
| 9000 | 2.4122 | 18200 | 2.3278 |
| 入射方式Incidence mode | 损伤阈值Damage Threshold(J/cm2) |
| 正入射normal incidence | >20 |
| 布鲁斯特角Brewster's Corner | >15 |
| 用途 | 相关行业 |
| 光学仪器 | 望远镜、显微镜等 |
| 激光系统 | 激光器、激光雷达等 |
| 投影及显示系统 | 投影仪、显示器等 |
| 定制规格 | |
| 直径范围 | 2-300mm |
| 焦距 | 15-5000mm |
| 厚度 | 0.12-60mm |
| 光洁度 | 80-50，60-40，40-20，20-10，10-5 |
| 面型 | λ/2，λ/4，λ/8，λ/10 |
| 通光口径 | >90% |
| 镀膜 | 可定制 |

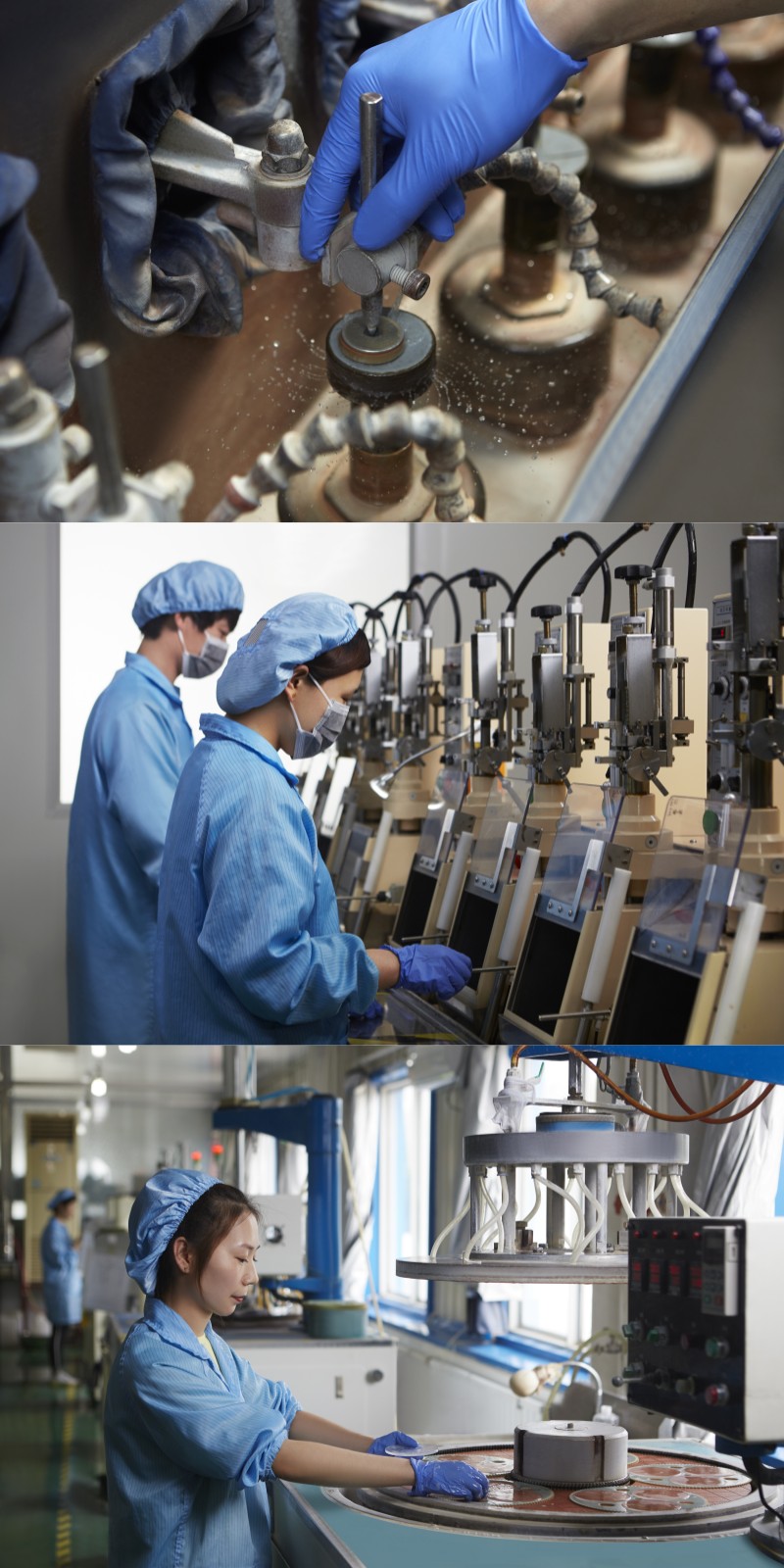

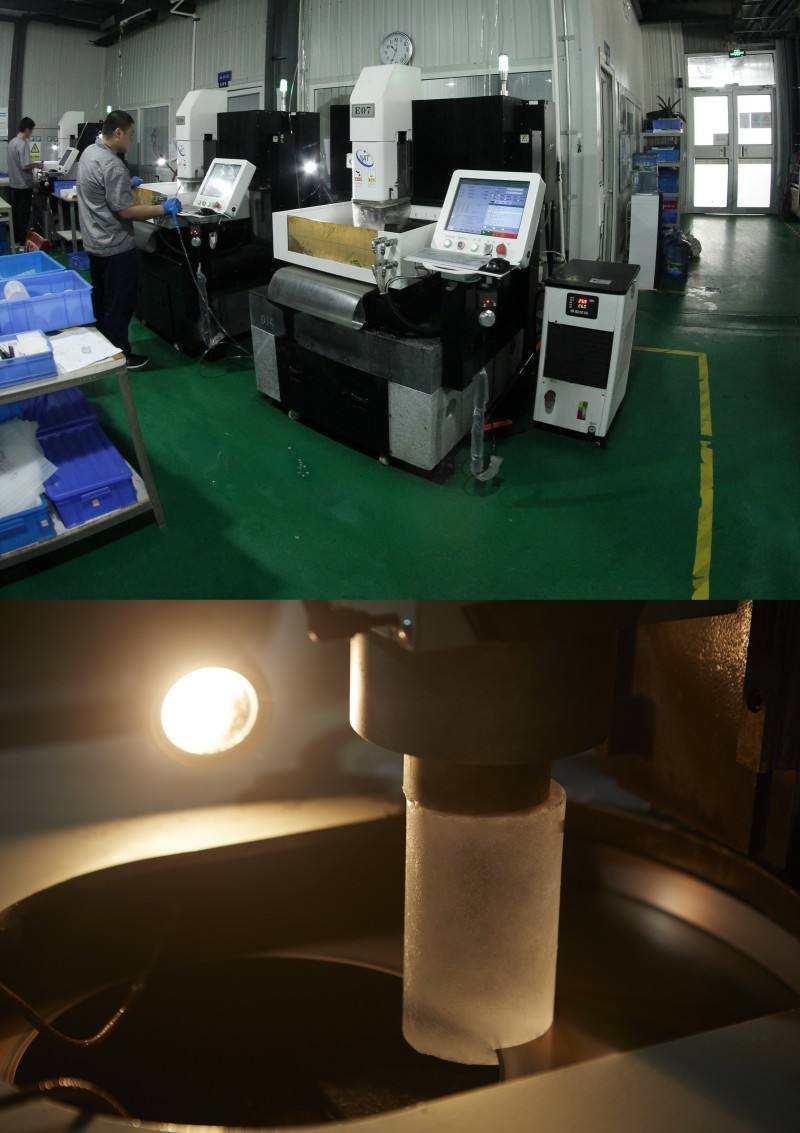

硒化锌晶体光学加工工艺
粗磨：使用铸铁磨盘，采用数控车床加工，控制面形精度。在粗细磨工序前，应先将R-140mm面半径加工好，加工时中心磨到即可，尽量少去厚度或不去厚度，且要注意偏心，偏心量大致不应超过0.20～0.30mm。
抛光：抛光是机械、物理和化学作用的共同结果。在抛光的初始阶段，主要是靠机械作用。

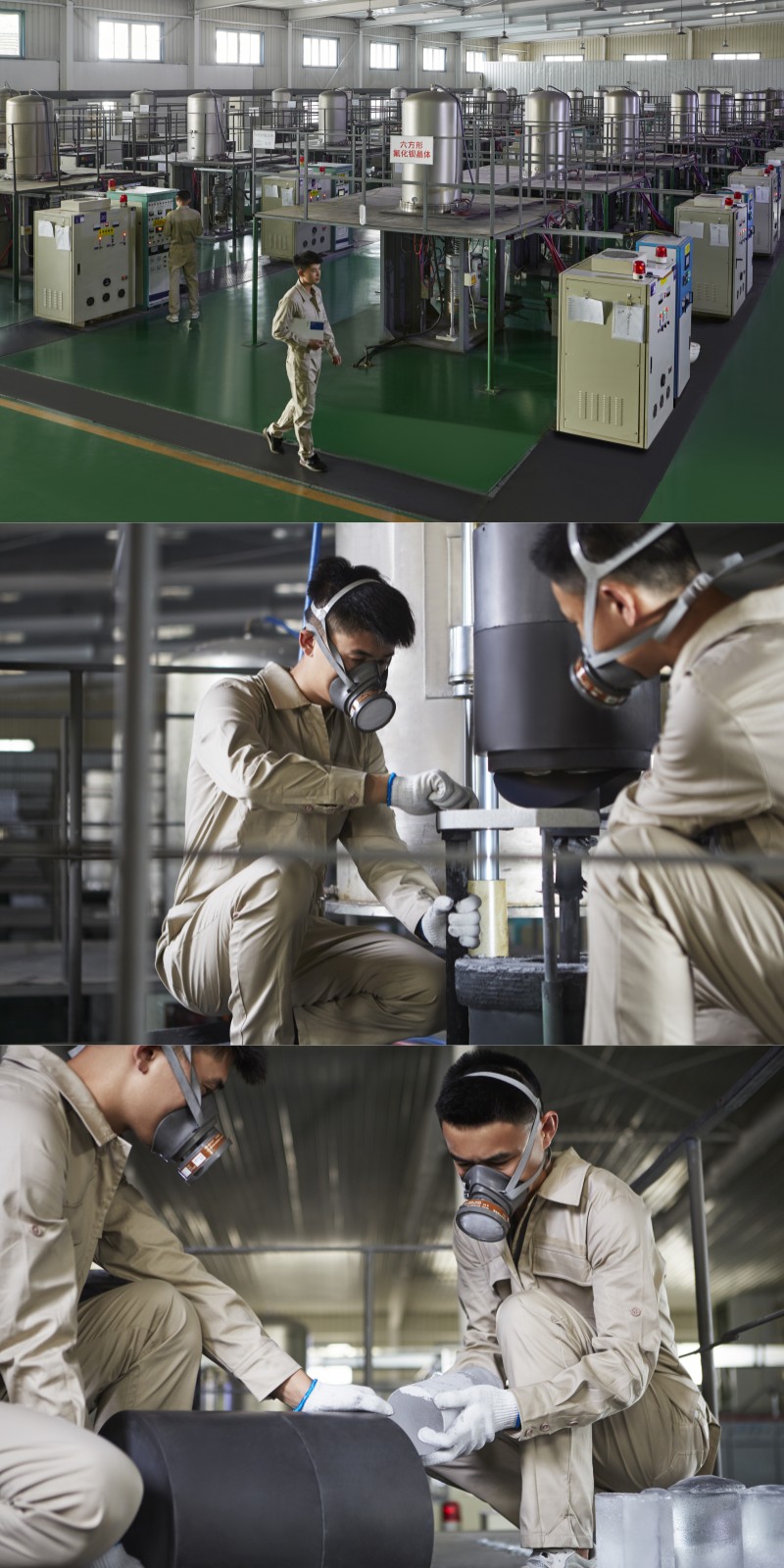

防护措施：在加工有毒的硒化锌晶体时，应在有良好通风排毒设备的专门房间里进行，机床工作台应有防护罩和排风扇。为了减少或消除毒物对人体的伤害，工作之后必须认真洗手，用刷子将双手仔细擦洗干净。严禁在有毒的工作间内吸烟、进食，要定时呼吸新鲜空气。
硒化锌可以与水直接接触吗
不可以与水直接接触。硒化锌是一种无机化合物，化学式为ZnSe，为黄色结晶性粉末，不溶于水。
硒化锌折射率
折射率可表示为n，其数值通常介于2.35至2.5之间，具体取决于光线的波长和温度。
平凹透镜的曲率半径
平凹透镜的曲率半径通常较大，一般大于800mm。
平凹透镜的折射率怎么求
可以根据公式n=c/v计算得出，其中n是平凹透镜的折射率，c是光在真空中的速度，v是光在平凹透镜中的速度。由于光在平凹透镜中的速度小于在真空中的速度，因此折射率n小于1。
平凹透镜和平凸透镜的区别
1、结构：平凹透镜的一面是平面，另一面是凹面。而平凸透镜的一面是平面，另一面是凸面。这是它们最基本的结构区别。
2、对光线的作用：平凹透镜主要使光线发散，而平凸透镜主要使光线汇聚。这是由它们的表面形状决定的，凹面使光线散开，凸面使光线集中。
平凹透镜成像规律
1、当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧。
2、当物体为虚物，凹透镜到虚物的距离为一倍焦距以内时，成正立、放大的实像，像与物在透镜的同侧。
3、当物体为虚物，凹透镜到虚物的距离为一倍焦距时，成像于无穷远。
4、当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内时，成倒立、放大的虚像，像与物在透镜的异侧。
5、当物体为虚物，凹透镜到虚物的距离为两倍焦距时，成与物体同样大小的虚像，像与物在透镜的异侧。
6、当物体为虚物，凹透镜到虚物的距离为两倍焦距以外时，成倒立、缩小的虚像，像与物在透镜的异侧。
平凹透镜的焦距计算
1/f=n-1*(1/R1-1/R2)。其中，f表示焦距，n表示光的折射率，R1和R2分别表示透镜的两个曲率半径。
透镜成像公式
1/f=1/u+1/v
其中，f为焦距，u为物距，v为像距，凸透镜为正，凹透镜为负。此外，凸透镜成像规律中，当物距大于两倍焦距时，成倒立、缩小的实像；当物距等于两倍焦距时，成倒立、等大的实像；当物距在两倍焦距和一倍焦距之间时，成倒立、放大的实像；而当物距小于一倍焦距时，成正立、放大的虚像。凹透镜成像规律中，当物体为实物时，成一个正立、缩小的虚像；当物体为虚物，凹透镜到虚物的距离为一倍焦距以内时，成正立、放大的实像；当物体为虚物，凹透镜到虚物的距离为一倍焦距时，成像于无穷远；当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内时，成倒立、放大的虚像；当物体为虚物，凹透镜到虚物的距离为两倍焦距时，成倒立、等大的虚像。
